Hochgenaue Kugelführungen für spielfreie Hub- und Drehbewegungen beim Einsatz im Maschinen- und Vorrichtungsbau.
Kugelführungen für spielfreie Linear- und Drehbewegungen zum Einsatz in allen technischen Bereichen, in denen Zuverlässigkeit und Präzision gefordert werden.
Der auf ISO-Toleranz IT 3 feinstgehonte Führungsdurchmesser gewährleistet in Kombination mit Wellendurchmesser ISO-h3 die Vorspannung der Kugelführung.
Universell einsetzbar, beidseitig mit schlanken Innenfasen.
Beidseitig fest eingesetzte Anlaufscheiben bilden eine funktionssichere Wegbegrenzung für den Kugelkäfig.
Beidseitig fest eingesetzte Anlaufscheiben und Dichtringe verhindern das Eindringen von Fremdstoffen in die Kugelführung.
Besonders robuste Ausführung beidseitig mit Abstreifern, die das Eindringen von Fremdstoffen auch bei schwerster Verschmutzung sicher verhindern.
Universell einsetzbar, beidseitig mit schlanken Innenfasen, zur Verwendung mit Kugelkäfig der Mini-Reihe N502.
Beidseitig fest eingesetzte Anlaufscheiben bilden eine funktionssichere Wegbegrenzung für den Kugelkäfig der Mini-Reihe N502.
Die Kugeln werden unverlierbar, aber leicht beweglich gehalten. Die Kugelanordnung sichert einen ruhigen Lauf und eine lange Lebensdauer der Kugelführung.
Hervorragende Trockenlaufeigenschaften und größtmögliche Laufruhe, durch die geringe Masse des Kunststoffs auch bei hohen Beschleunigungen.
Universell einsetzbar mit Kugeln angeordnet auf einer Schraubenlinie, optimal für Linearbewegungen und Drehbewegungen.
Bei gleichem Wellendurchmesser Verwendung von kleineren Kugeln im Vergleich zu Typ N501. Mit Führungsbuchsen der Mini-Reihe verkleinert sich der Einbauraum.
Hohe Belastbarkeit durch große Kugelanzahl, zuverlässige Wegbegrenzung für den Käfig durch den Sicherungsring.
Die feinstgeschliffene Oberfläche ist bestens geeignet für hochgenaue Kugelführungen, sichert einen ruhigen Lauf und eine lange Lebensdauer der Kugelführung.
Bei Verwendung mit Mahr Führungsbuchsen und Kugelkäfigen ist Vorspannung sichergestellt.
Beidseitig mit Innengewinde, bei Verwendung mit Mahr Führungsbuchsen und Kugelkäfigen ist Vorspannung sichergestellt.
Erweiterung und Optimierung der Einsatzmöglichkeiten.
Schutz offener Kugelführungen vor Verschmutzung ohne Beeinträchtigung der Leichtgängigkeit.
Schmierung für maximale Leistung und Korrosionsschutz.
Universell einsetzbar.

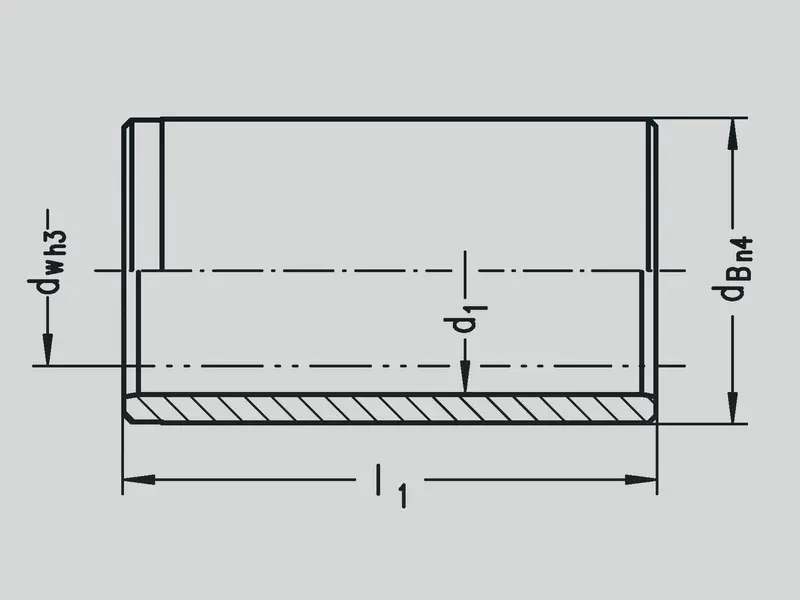

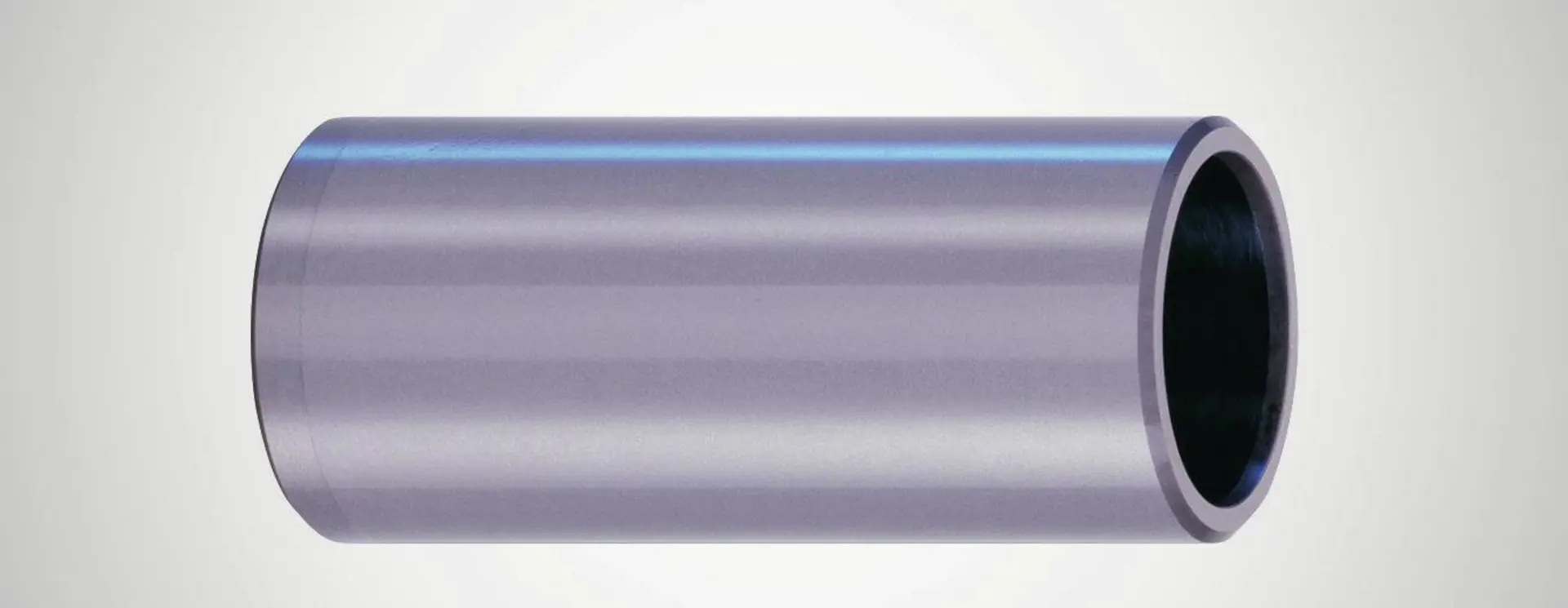

N550 Führungsbuchse offen
Offene Führungsbuchse beidseitig mit schlanken Innenfasen.
- Universell einsetzbar.
- In Kombination mit Wellendurchmesser dw ISO-h3 ist Vorspannung der Kugelführung gewährleistet.
- Der Kugelkäfig kann aus der Führungsbuchse nach beiden Seiten herausragen, wodurch mit kurzen Führungsbuchsen in Kombination mit langen Kugelkäfigen größere Hubwege möglich werden (Mindesteingriffsstrecke beachten)
