Ball Cage | Brass

Ball Cage N511

Art. no. 5001161

  • The ball chambers are mechanically caulked so that the balls remain captive but still move easily.
  • Large number of balls ensures high loading capacity.
  • Brass offers high mechanical stability, optimum sliding properties, and high resistance to abrasion and heat.
  • See catalog page 37-41 for instructions on installation and servicing.

For detailed information please select an item.

The ball cages can be supplied with stainless steel or ceramic balls. Other dimensions or designs are available on the basis of workpiece drawings and can be produced using different cage materials.

Ball Cage N 511/dw/d1/l2 Order No. 50011 . .

Ball Cage N511
Ball Cage N511
In Kugelführungen mit offener Führungsbuchse muss der Käfigweg so begrenzt werden, dass der Kugelkäfig nicht über ein bestimmtes Maß aus der Führung herauswandern kann.
Einbau des Kugelkäfigs
Sonderanfertigungen
Die Kugelkäfige können mit Kugeln aus nichtrostendem Stahl oder Keramik bestückt werden.
Weitere Abmessungen oder Ausführungen sind nach Werkstück-Zeichnung lieferbar, auch in anderen Käfigwerkstoffen,z.B. Aluminium oder Bronze.
MarMotion N511 | Item no.: 5001161
material Brass
material number 2.0402 (CuZn40Pb2)
ball material roller bearing steel
number of balls 234
C - Load rating (radial) 4390 N
max. torque 56.74 Nm
ball arrangement arranged in rows
constant working temperature 150 °C
shaft diameter (dw) 32 mm
Inner diameter of guide bush (d1) 40 mm
Length of ball cage (l2) 75 mm
distance circlip (f) 4.8 mm
distance 1. ball (l4) 4.5 mm
ball diameter (k) 4 mm
Dimensions n 75 | dw 32 | d1 40 | l2 75 | l4 4.5 | k 4390

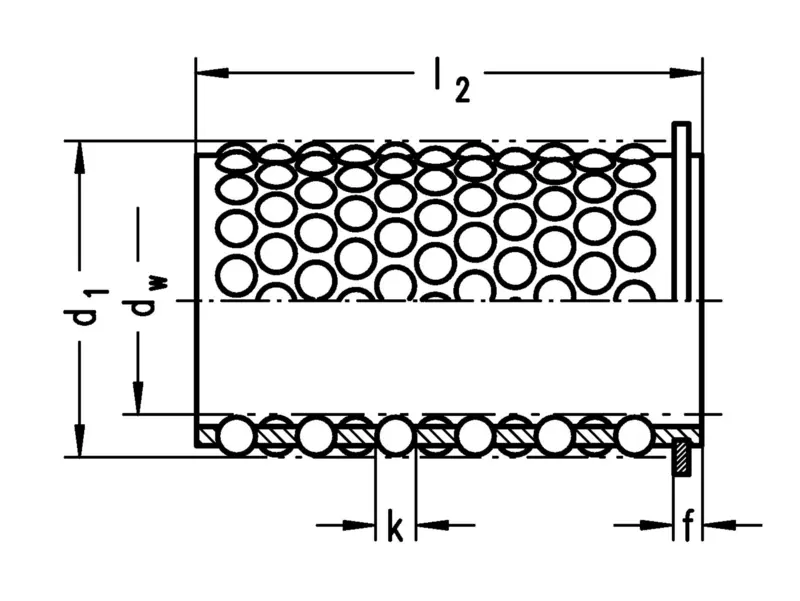

Dimensional drawing 1
