Guidages à billes de haute précision pour des mouvements de déplacement vertical et de rotation sans jeu dans la construction mécanique et d'équipements.
Guidages à billes pour mouvements linéaires et de rotation sans jeu pour tous les domaines techniques nécessitant fiabilité et précision.
Le diamètre de guidage microrodé à la tolérance ISO IT 3 assure, en combinaison avec le diamètre d'arbre ISO-h3, la précharge du guidage à billes.
Utilisation universelle, chanfrein intérieur étroit des deux côtés.
Les rondelles de butée fixes des deux côtés forment une limitation de course sûre pour la cage à billes.
Rondelles de butées fixes des deux côtés et bagues d'étanchéité qui empêchent la pénétration de corps étrangers dans le guidage à billes.
Version particulièrement robuste à racleurs empêchant la pénétration de corps étrangers même en cas de fort encrassement.
Douille de guidage universelle à chanfrein intérieur étroit des deux côtés pour utilisation avec la cage à billes de la série Mini N502.
Les rondelles de butée fixes des deux côtés forment une limitation de course sûre pour la cage à billes de la série Mini N502.
Les billes sont imperdables mais peuvent bouger légèrement. L'agencement des billes assure un fonctionnement silencieux et une longue durée de vie du guidage à billes.
Excellentes propriétés de marche à sec et fonctionnement ultrasilencieux même en cas d'accélérations importantes grâce à la faible masse du plastique.
Utilisation universelle avec des billes agencées en hélice, optimale pour les mouvements linéaires et rotatifs.
Pour le même diamètre d'arbre, utilisation de billes plus petites par rapport au type N501. Le débattement est réduit en cas d'utilisation des douilles de guidage de la série Mini.
Grande capacité de charge grâce au grand nombre de billes, limitation de course de la cage fiable grâce à la bague d'arrêt.
La surface microrectifiée est particulièrement adaptée aux guidages à billes de haute précision, elle assure un fonctionnement silencieux et une longue durée de vie du guidage à billes.
En utilisant les douilles de guidage et les cages à billes Mahr, la précharge est assurée.
Taraudées des deux côtés, avec les douilles de guidage et les cages à billes Mahr, la précharge est assurée.
Extension et optimisation des possibilités d'utilisation.
Protection des guidages à billes ouverts contre les impuretés sans en réduire la mobilité.
La lubrification pour des performances et une protection anticorrosion maximales.
Questions et réponses
Les données CAO de tous les composants sont au format STEP dans le catalogue de produits en ligne. Sélectionnez un article. Dans la vue détaillée, dans la section Téléchargement, vous pouvez faire envoyer les données souhaitées à votre adresse e-mail - très facilement et sans inscription.
Les diamètres extérieurs dB des douilles de guidage de type N550, N552 et N553 sont fabriqués avec la tolérance ISO n4, pour le type N570 avec la tolérance ISO h6.
L'emmanchement en force peut endommager la douille de guidage. L'alésage de logement doit donc présenter une certaine tolérance (par exemple, n4/E6) de manière à exclure tout ajustement en force.
La douille de guidage peut également être collée. L'alésage de logement doit dans ce cas être dimensionné de manière à créer un espace de collage approprié. Les instructions du fabricant de la colle doivent être respectées. Il est recommandé d'utiliser une colle dont le temps de prise n'est pas trop court.
En principe, les graisses et les huiles qui conviennent à la lubrification des roulements conviennent également aux guidages à billes. Elles doivent être sélectionnées en fonction des conditions de fonctionnement (par exemple, la température, la vitesse, le milieu ambiant). La graisse doit être utilisée avec parcimonie. Les lubrifiants solides ne conviennent pas. Dans certains cas particuliers, le fonctionnement à sec est également possible.
Un guidage à billes MarMotion correctement dimensionné et exempt de particules abrasives et de corrosion pendant le fonctionnement ne présente pratiquement aucune usure. En fonction des conditions de fonctionnement, il est possible d'assurer une lubrification à vie ou une lubrification par système de lubrification centralisée existant. L'entretien peut être effectué dans le cadre des intervalles d'entretien normaux.
Les guidages à billes MarMotion fonctionnent toujours avec une précontrainte, c'est-à-dire absolument sans jeu. Le réglage exact de la précontrainte est déterminant pour les caractéristiques de fonctionnement du guidage à billes. Une faible précontrainte améliore la fluidité du mouvement, une précontrainte plus élevée augmente la rigidité.
Même une précontrainte modifiée de quelques micromètres peut changer fondamentalement les propriétés du guidage à billes. Grâce à des tolérances de fabrication serrées, les composants sont interchangeables. Il est recommandé de toujours commander des guidages à billes complets, composés d'une douille de guidage, d'une cage à billes et d'un arbre de guidage, afin de garantir en usine une précontrainte optimale pour chaque application.
Les tolérances du diamètre intérieur de la douille de guidage permettent d'obtenir, avec le diamètre de l'arbre de guidage dans la tolérance ISO h3, une précontrainte pour le guidage à billes. Si nécessaire, le diamètre de l'arbre de guidage et le diamètre intérieur de la douille de guidage sont ajustés afin de définir une précontrainte optimale. Lors de la commande d'ensembles de guidage à billes, ces derniers sont fournis sous forme d'ensembles complets comprenant une douille de guidage, une cage à billes et un arbre de guidage.

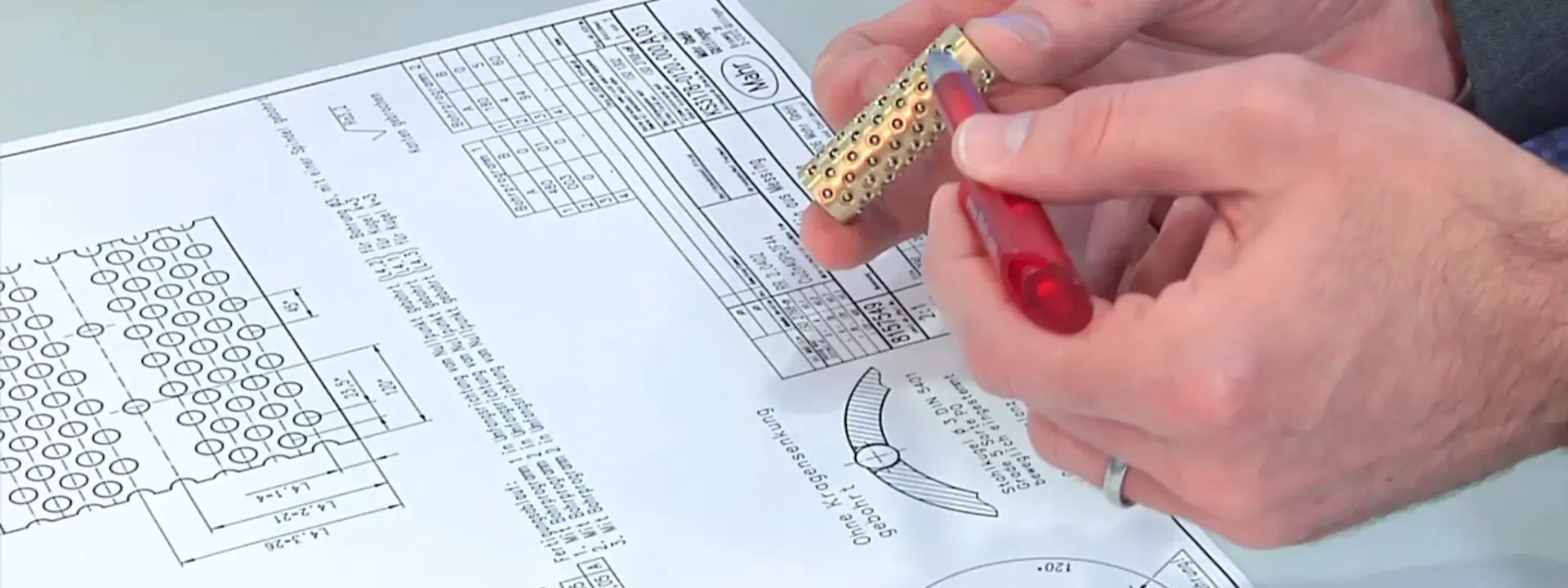

Tous les composants peuvent être livrés sur dessin du client, par exemple :
Douille de guidage :
- longueur et diamètre spéciaux
- Gorges
- Bride
Cage à billes :
- longueur et diamètre spéciaux
- diamètre de bille ou nombre de billes différent
- Disposition sphérique, par exemple en zones sphériques
- Circlip
- Cages axiales
Arbre de guidage :
- longueur et diamètre spéciaux
- Taraudé/fileté
- Bride
- Arbre creux
Les douilles de guidage, les arbres de guidage et les billes sont en acier trempé pour roulements 100Cr6 (1.3505). Des versions spéciales en acier inoxydable (par exemple 1.4112) sont disponibles sur demande. Les billes de la cage à billes de type N502 sont en général en acier inoxydable.
Sur demande, des versions spéciales de cages à billes avec billes en céramique sont disponibles.
Les cages à billes sont en laiton ou en plastique (POM). Des versions spéciales en aluminium, en bronze ou en matières plastiques sélectionnées (par exemple, PEEK) sont disponibles.
La douille de guidage de type N553 est équipé de bagues d'étanchéité d'arbre, le type N570 de racleurs. Il est également possible d'employer des soufflets, par exemple un soufflet de type N820 en cuir.
Avec un guidage à billes MarMotion de dimensions correctes (P10 ≤ C10), le matériau n'est sollicité que dans la plage de résistance à la fatigue. Si le guide est exempt de particules abrasives et de corrosion, il a une durée de vie pratiquement illimitée.
La charge du roulement doit être inférieure ou égale à la charge nominale du guidage à billes. Pour une charge radiale uniforme, les charges nominales de la cage à billes sont fournies dans le catalogue en ligne. Le sélecteur de produits en ligne aide à la sélection des composants appropriés. Il vous suffit d'y saisir les cotes ou la charge. Des filtres intelligents vous permettent de trouver le guidage à billes optimal. En cas de charge radiale non uniforme ou de charge momentanée, la charge radiale équivalente doit être calculée.
